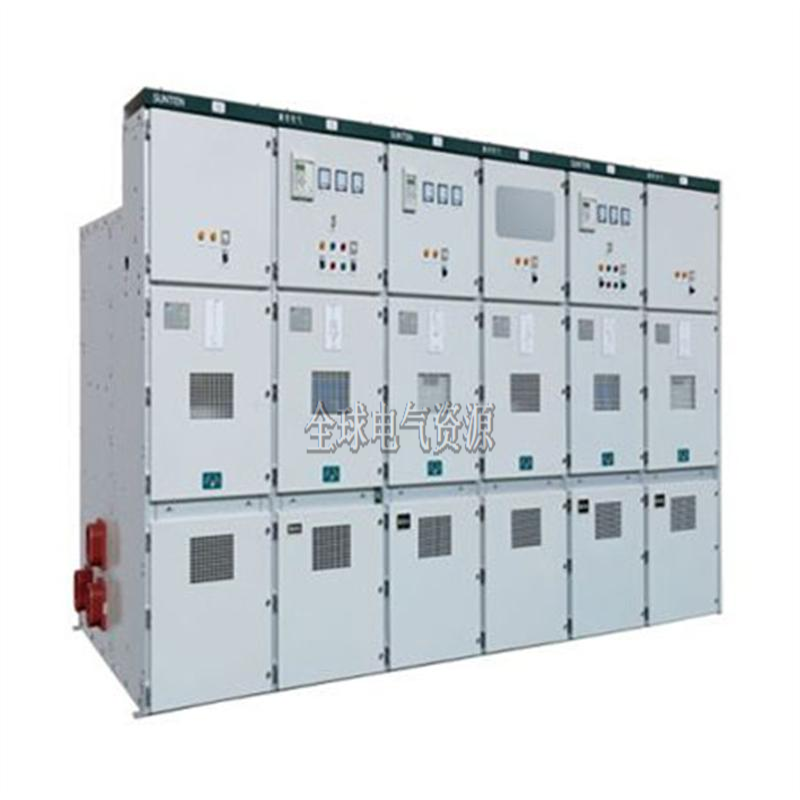

KYN28A-12(Z)-铠装型移开式户内交流金属封闭开关设备
KYN28A-12(Z)-铠装型移开式户内交流金属封闭开关设备
适用于3.6 ～12kV三相交流50Hz单母线或单母线分段的配电系统。
柜体采用进口敷铝锌钢板经数控加工车床多重折弯而成，抗腐蚀、抗氧化能力强，机械强度高，重量轻。
产品通过了内部电弧试验。
产品系列齐全，柜体有800、1000mm标准宽度，也有650mm宽的窄型开关柜，还有体积更小的小型化柜、配套F-C回路柜，充分满足客户不同的需求。
可配套额定电压为3.6～12kV各品牌的手车式真空断路器、真空接触器、接触器-熔断器组合电器等（施耐德EV12s、HVX、国产VS1等）。
开关柜的主要技术参数
|
项 目 |
单位 |
参 数 |
|
|
额 定 电 压 |
kV |
3.6～12 |
|
|
额 定 电 流 |
A |
630、1250、4000 |
|
|
额 定 频 率 |
Hz |
50 |
|
|
额定短路开断电流 |
kA |
25；31.5；40 |
|
|
额定短路关合电流 |
kA |
63；80；100 |
|
|
雷电冲击耐受电压(峰值) |
相间、对地 |
kV |
75 |
|
隔离及真空断口 |
85 |
||
|
工频耐受电压(1min有效值) |
相间、对地 |
42 |
|
|
隔离及真空断口 |
48 |
||
|
辅助和控制回路 |
2 |
||
|
防护等级 外壳/门打开 |
|
IP4X/ IP2X |
|
|
外型尺寸（宽*深*高） |
mm |
800mm（1000mm）×1500mm（1700mm）×2300mm |
|
|
F-C中置柜尺寸（宽*深*高） |
mm |
650mm×1500mm×2300mm |
|
